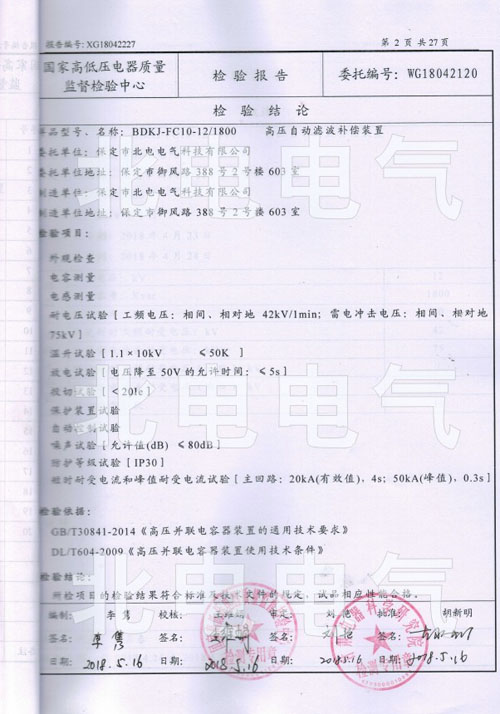

設備簡介
高壓無功補償BDKJ-FC型是保定市北電電氣科技有限公司自主研發的專用于6-10kV線路中濾波無功補償?shù)难b置，設備采用單片機為核心的微電腦動態補償控制器，專門針對諧波領域設計，抗干擾能力強，采集數據準確，輸出穩定，響應速度快；濾波無功補償支路采用專業設計的濾波補償電抗器，濾波補償電容器組成，是針對高壓線路系統諧波精準調諧設計的，有效抑制線路系統的高次諧波，可靠補償無功功率，提高功率因數。補償支路具有超強的抗擊諧波的能力，能在系統全諧波的情況下安全工作，不發生諧波震蕩，保證設備的長期安全穩定運行；裝置可根據電壓、時間、功率因數、無功等參數，通過自動控制器控制并聯電容器的投切，提高線路功率因數、降低線路損耗、改善電壓質量。且能在外部故障或停電時自動退出工作，送電后自動恢復運行，無需人為干預。
功能特點
1、針對10KV電力系統無功、諧波情況專業設計制造，有效抑制高次諧波（如：5次、7次及以上）的同時補償無功功率。
2、裝置主要采用單片微機技術，采集計算線路的電流、電壓、有功、無功以及功率因數等數據，應用區域控制原理，控制投切電力電容器，實現無功功率自動補償，并使電網功率因數調節至最優狀態。
3、裝置支持無功功率的集中補償和分散大容量負荷（如大功率電機）的就地補償，用戶可以根據負荷的分散與集中程度，靈活地在系統中配置集中補償設備和就地補償設備。
4、 改善電能質量，減少電壓波動，提高電壓穩定性，功率因數可提高到0.95以上，使用戶線損降低可提高配電變壓器的承載效率，經濟效益明顯。
5、采用高性能接觸器及綜合保護控制系統投切各補償支路，使設備操作簡單安全可靠。
6、采用低損耗的鐵心濾波電抗器，低噪音，電抗器正常運行溫升不超過35K，真正做到“綠色節能”，綜合損耗小于0.5％，調諧精度小于0.5%,。
7、采用特殊制造的單相濾波電容器，其主要絕緣材料采用國外品牌，過載能力強。濾波電容器使用壽命長，損耗小，可長期在諧波較大的環境下使用。
8、裝置具備過壓、欠壓、諧波、限時速斷、過流、不平衡電流、10min保護等微機保護功能，為裝置可靠運行提供的有力的保證。
9、 具有標準的RS485通訊接口，可以實現GPRS遠程監控和無線監控。
10、設備技術先進、可靠性高、維護量小、經久耐用。
應用領域
該產品廣泛用于電力行業（中頻爐、變頻器、直流電機、整流電源）、電氣化鐵道及城市軌道交通行業、石化和天然氣行業、鋼鐵與冶金行業、 礦山、造船業等各行業、工礦企業等使用中頻器負載較多，且需要進行濾波補償?shù)牡男袠I(yè)。
濾波裝置組成特點
主要由濾波補償控制終端、濾波電抗器、濾波電容器、無感電阻、真空接觸器、熔斷器等組成。結構簡單，安裝方便，運行可靠性高，維護費用低。根據容量的大小，濾波無功補償可以裝在柜內，也可以裝在框架上。
主要器件選型
智能濾波補償控制終端
在高諧波的用電環境中，傳統的無功補償控制器容易受到諧波干擾，出現死機、控制異常（過補償或欠補償）或控制器燒毀等現象，所以控制器應采用抗諧波型設計理念，保障在各種復雜的系統中可靠工作，智能濾波補償終端就是采用這種設計理念開發而來的，終端采用多任務操作系統內核，投切方案采用一步補償?shù)轿?，實現了對每個電壓周波的跟蹤補償；交流采樣技術、LCD中文顯示，四象限分析等技術，實現了實時數據采集、故障報警、電網諧波分析、濾波無功補償?shù)裙δ艿?；有效提高供電電壓質量、提高配電網絡的安全穩定及經濟運行水平。
濾波電抗器
濾波電抗器采用三相鐵芯式電抗, 電感值精度高、穩定性好，具有很好的動、熱穩定耐受能力和良好的線性度，采用取向硅晶片及合理的氣隙，電抗器采用多層繞制而成，具有較高的品質因數，以保證每根電感量之間的偏差不大于1%，呈現較好的濾波效果，額定絕緣水平在35KV以上，且可在額定電流1.35倍下長期運行。
濾波電容器選擇
濾波電容器是專業用于諧波環境中的一種特殊設計的電容器，可有效抑制系統諧波，濾波電容器采用材料為進口濾波專用電容膜，可靠性高、壽命長、損耗低、運行溫升小，其過電壓過電流能力大大提高，尤其是電容器的穩定性能極強，可長期穩定運行在諧波環境中，是傳統電容器的替代產品。
訂貨須知
電負荷設備名稱及配電母線一次接線圖（標明變壓器容量、負載分布功率）。
負荷電力設備系統狀況，如額定電壓、電流、功率因數、總電流變化范圍。
柜體型號、尺寸與顏色
