電動葫蘆的組成：

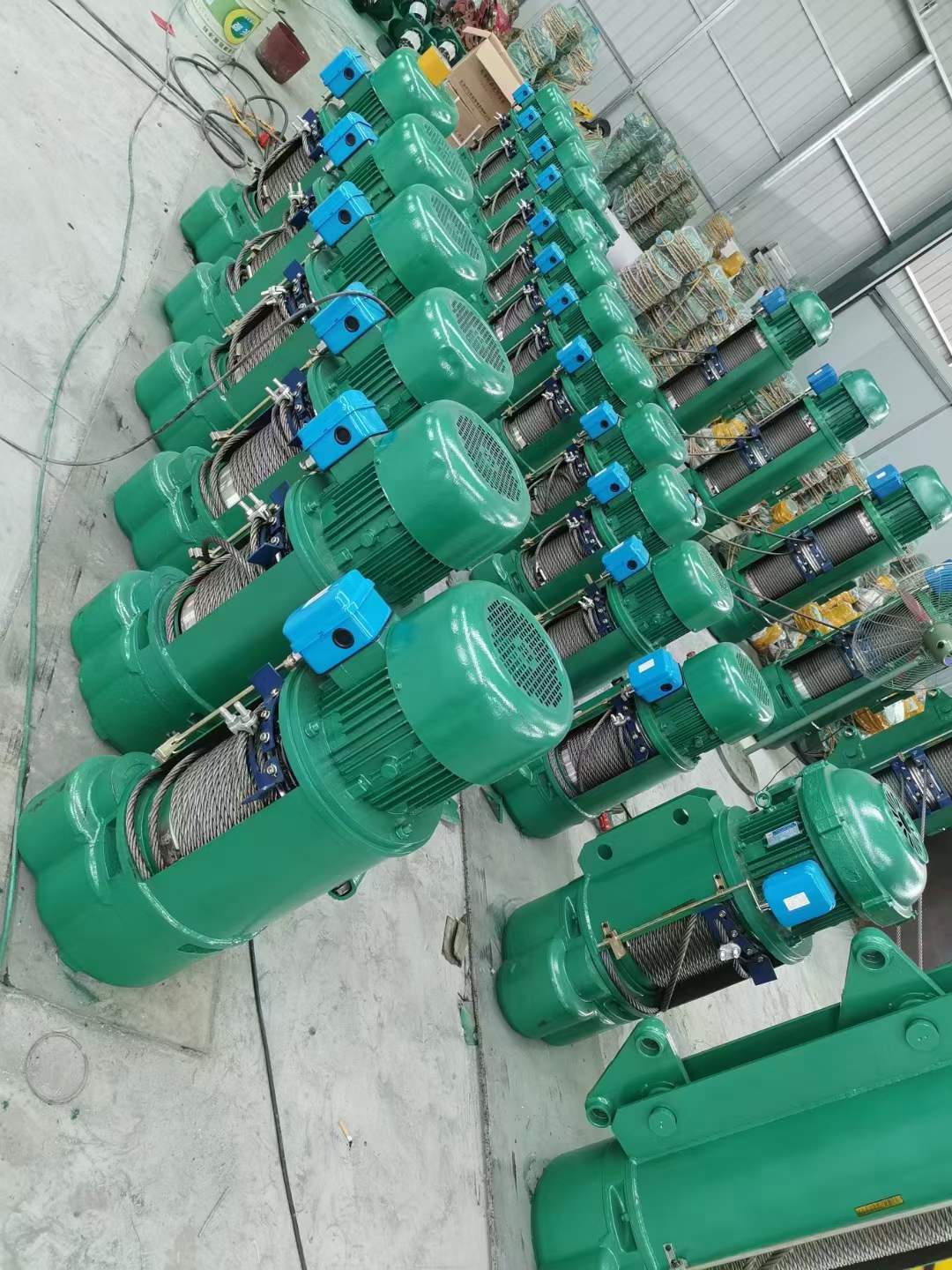

CD型電動葫蘆主要有三部分組成：一提升機構、二運行機構、三電器裝置
起升機構由起升電動機、減速機、卷筒裝置、吊鉤裝置。
運行機構由電動小車、運行電機、運行減速機、從動小車等組成。
電器裝置由電器控制箱、按鈕開關、限位器及連接導線等組成。
電動葫蘆的分類：
電動葫蘆分為固定式和小車式兩類
固定式電動葫蘆可安裝在固定吃撐上作垂直的或不同角度的卷揚機吊用。
小車式具有運行功能，可安裝在軌道上使用，可安裝在多種形式的起重機上或懸掛在工字鋼梁上，直線或曲線往復吊運重物。
電動葫蘆的工作原理：
電動葫蘆中間是鋼絲繩卷筒，用小車懸掛于工字鋼制作的天車大梁上，一端用法蘭固定一臺能夠制動的錐形轉子電動機，用傳動軸將動力傳遞到另一端的減速機。經過減速的動力傳遞給鋼絲繩卷筒，帶動吊鉤起重。 行走小車是一個小錐形轉子電動機，經過減速，動力傳遞給行走輪，小車**能沿著工字鋼行走。 這個天車在大車的行走裝置的帶動下，**能完成起重和移動定位的任務。
