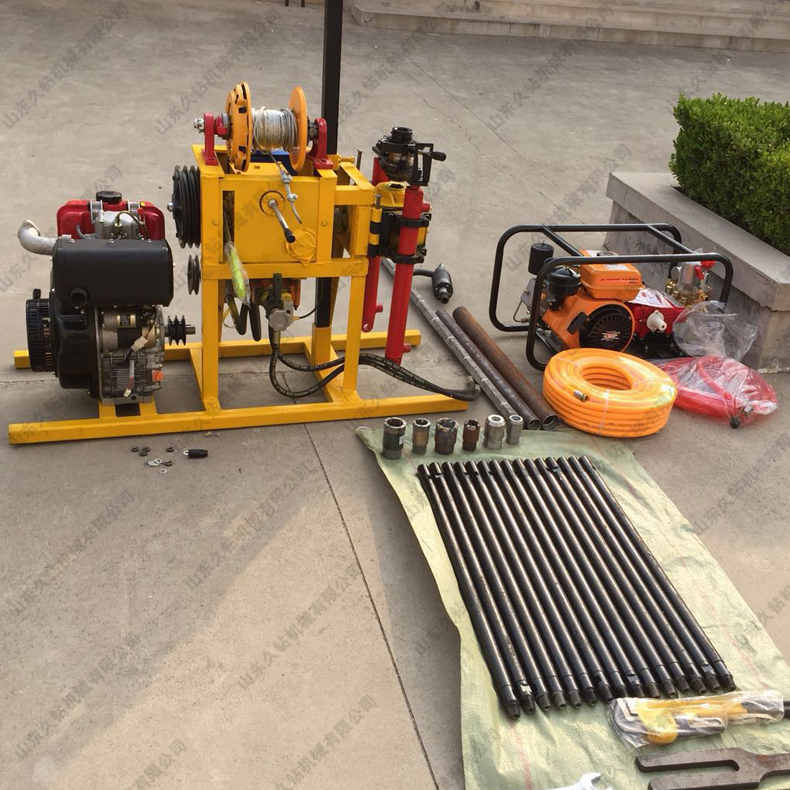

一、QBY-50B型液壓輕便鉆機簡介
QBY-50B型液壓輕便鉆機是一款液壓給進的輕便巖心鉆機。該鉆機適用于山地、丘陵、河道、隧道等復雜地形的地質鉆探、建筑物的工程地質勘察、石油物探引孔、打爆po孔等的鉆進。為滿足不同用戶的需求，該鉆機可選配柴油機、汽油機或電機三種動力中的一種，默認為柴油機動力。
二、QBY-50B型液壓輕便鉆機特點
1.該鉆機結構緊湊，體積小，重量輕。還可以快速拆解，更便于搬運上山，為山區以及丘陵等野外復雜地形工作帶來了很大便捷。
2.該型號鉆機相比同類產品，配備雙油缸液壓給進系統，鉆進速度快，工作效率高。
3. 該鉆機操作面板配有孔底壓力表指示壓力，便于掌握孔內情況，操作人員可根據不同的地形情況做出調整，降低了鉆探裹層中的事故率。
4.該鉆機配備高性能4檔位變速系統。方便操作人員根據地質情況自由調節正轉轉速，另外還配有超慢速倒擋，方便操作人員拆卸鉆桿鉆具用，提高了提換鉆桿的效率，降低了操作人員的勞動強度。
5.該鉆機配備自動卷揚提升系統，與塔架組合使用，大大節省勞動強度，提高工作效率。
6.鉆機配有球卡夾持機構，采用六方主動鉆桿，傳動扭矩大，可實現不停機倒桿，工作效率高，安全可靠。
三、QBY-50B型液壓輕便鉆機技術參數
|
項目 |
內容 |
型號或參數 |
||
|
鉆機主機 |
動力機 |
柴油機 |
||
|
鉆機重量 |
145KG |
|||
|
鉆機尺寸 |
1250*650*1050mm |
|||
|
鉆桿直徑 |
38mm |
|||
|
鉆孔直徑 |
46mm |
60mm |
75mm |
|
|
鉆孔深度 |
50-60m |
40-50m |
30-40m |
|
|
變速箱檔位 |
4檔變速 |
|||
|
回轉器 |
夾持類型 |
球卡夾持型 |
||
|
立軸類型 |
六棱型 |
|||
|
立軸對邊長度 |
36mm |
|||
|
立軸長度 |
1500mm |
|||
|
立軸正轉轉速 |
220/580/960rpm |
|||
|
立軸反轉轉速 |
130rpm |
|||
|
立軸最大輸出扭矩 |
210N.m |
|||
|
立軸雙油缸行程 |
400mm |
|||
|
雙油缸最大給進力 |
7KN |
|||
|
雙油缸最大提升力 |
15KN |
|||
|
立軸空載上移速度 |
0.035m/s |
|||
|
立軸空載下移速度 |
0.085m/s |
|||
|
液壓系統 |
油泵流量 |
10ml/r |
||
|
壓力表壓力范圍 |
0~6MPa |
|||
|
油泵額定壓力 |
20MPa |
|||
|
液壓操縱閥檔位 |
4檔 |
|||
|
最大給進壓力 |
3MPa(450kg) |
|||
|
最大提升壓力 |
4.5MPa（680kg） |
|||
|
液壓油箱容量 |
4.6L |
|||
|
卷揚機 |
額定最大提升重量 |
500kg |
||
|
離合方式 |
手動離合 |
|||
|
卷筒鋼絲繩容量 |
40m |
|||
|
卷筒直徑 |
60mm |
|||
|
標配鋼絲繩長度 |
10m |
|||
|
標配鋼絲繩直徑 |
8mm |
|||
|
塔架 |
塔架類型 |
插接一體塔或三角塔 |
||
|
塔架高度 |
3m |
|||
|
塔架額定負荷 |
1000kg |
|||
