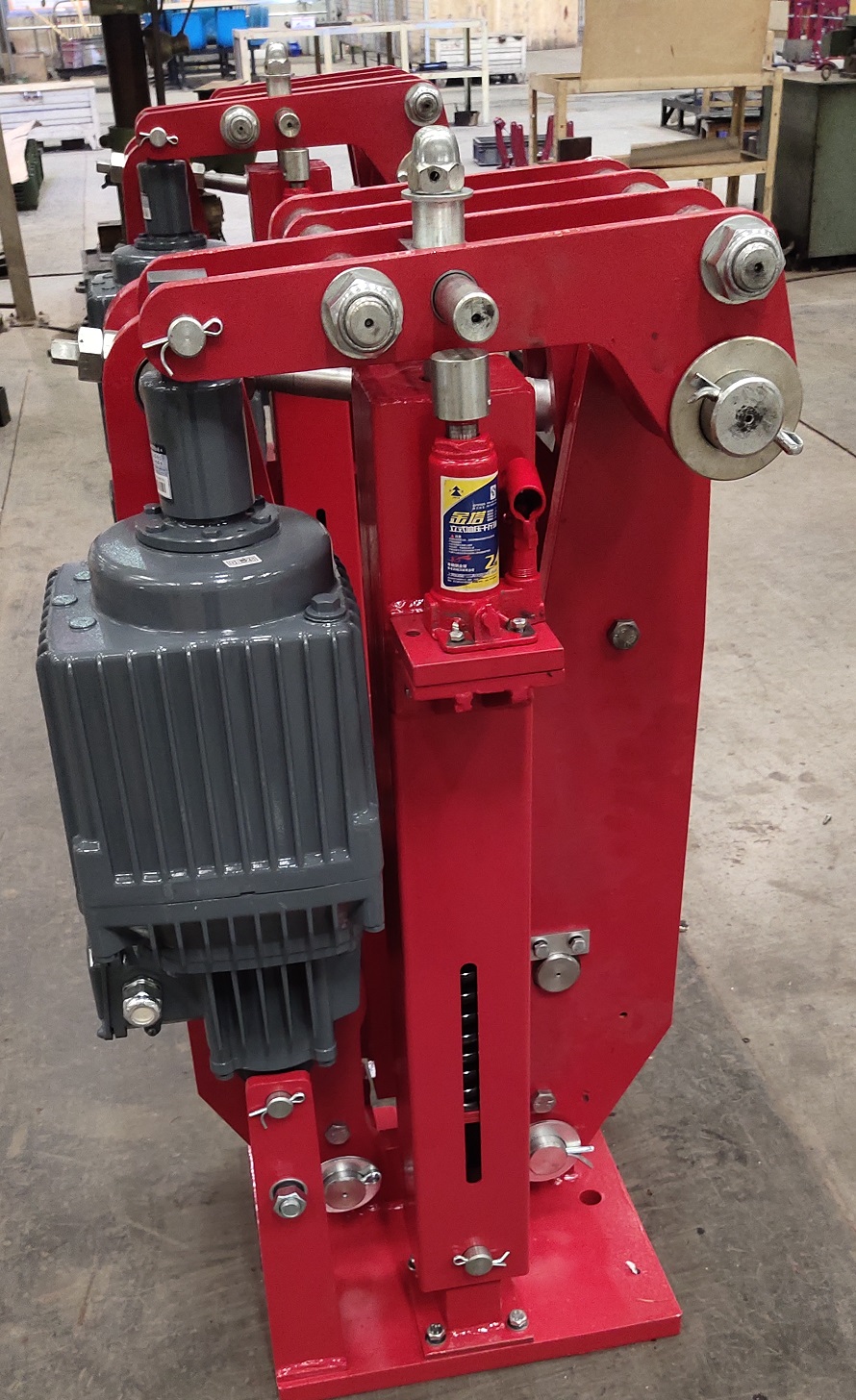

YPZ2系列電力液壓臂盤式制動器（以下簡稱制動器）廣泛適用于現代化的大型專用裝卸機械、起重運輸機械、港口碼頭、冶金等行業的減速、制動及安全保護。該系列制動器安裝尺寸符合德國DIN5435標準。
2、特點
該系列制動器具有
● 主要擺動絞點均設有自潤滑軸承，傳動效率高、壽命長、在使用過程中無需潤滑；
● 無石棉制動襯墊為插入式，更換方便快捷；
● 制動襯墊磨損自動補償裝置（單向軸承采用進口），可使瓦塊退距和制動器力矩在使用過程中保持恒定；
等特點。其結構件經過優化設計，安全可靠，根據用戶需要可加裝各種附加裝置（訂貨需注明）：
（1）、手動釋放裝置
（2）、各種限位開關：（松閘限位開關、閉閘限位開關、摩擦片損極限限位開關、手動釋放限位開關）通過PLC控制，實現故障報警（聯鎖），保證在使用中的整機安全。
（3）、根據用戶需要可提供防腐型產品，可適應沿海地帶鹽霧環境及冶金行業的酸霧環境。
3、適用條件
適用條件一般為：
（1）、環境溫度-40℃-+45℃.
（2）、周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90%。
（3）、電源電壓通常為三相380V、50HZ交流（根據用戶需要也可生產適用于60HZ或其它電源電壓，訂貨時請事先注明）。
（4）、使用地點的海拔高度應符合GB755-2000及德國VDE0530標準。低于-20℃時，推動器工作液改用YH-10航空液壓油或要求帶加熱器，詳情參考Ed推動器使用說明書。
一、 產品概述
1、用途
YPZ2系列電力液壓臂盤式制動器（以下簡稱制動器）廣泛適用于現代化的大型專用裝卸機械、起重運輸機械、港口碼頭、冶金等行業的減速、制動及安全保護。該系列制動器安裝尺寸符合德國DIN5435標準。
2、特點
該系列制動器具有
● 主要擺動絞點均設有自潤滑軸承，傳動效率高、壽命長、在使用過程中無需潤滑；
● 無石棉制動襯墊為插入式，更換方便快捷；
● 制動襯墊磨損自動補償裝置（單向軸承采用進口），可使瓦塊退距和制動器力矩在使用過程中保持恒定；
等特點。其結構件經過優化設計，安全可靠，根據用戶需要可加裝各種附加裝置（訂貨需注明）：
（1）、手動釋放裝置
（2）、各種限位開關：（松閘限位開關、閉閘限位開關、摩擦片損極限限位開關、手動釋放限位開關）通過PLC控制，實現故障報警（聯鎖），保證在使用中的整機安全。
（3）、根據用戶需要可提供防腐型產品，可適應沿海地帶鹽霧環境及冶金行業的酸霧環境。
3、適用條件
適用條件一般為：
（1）、環境溫度-40℃-+45℃.
（2）、周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90%。
（3）、電源電壓通常為三相380V、50HZ交流（根據用戶需要也可生產適用于60HZ或其它電源電壓，訂貨時請事先注明）。
（4）、使用地點的海拔高度應符合GB755-2000及德國VDE0530標準。低于-20℃時，推動器工作液改用YH-10航空液壓油或要求帶加熱器，詳情參考Ed推動器使用說明書。
常見故障及處理方法（見表4）常見故障及處理方法
表4
|
故障部位
|
故障現象
|
故障原因
|
處理方法
|
|
電機
|
接通電源后電機不轉動（聽不到葉輪旋轉聲音）
|
接線盒內接線脫落
|
拆下接線盒，將引線接好
|
|
繞組斷路
|
更換電機
|
||
|
機械卡死
|
與公司聯系維修
|
||
|
電機燒（缺相或電壓不符）
|
檢查線路更換電機
|
||
|
響聲大
|
軸承問題
|
與公司聯系維修
|
|
|
轉子掃膛
|
更換電機
|
||
|
轉子不平衡
|
更換電機
|
||
|
電機燒壞
|
更換電機
|
||
|
裝配、潤滑差
|
與公司聯系維修
|
||
|
電機發熱、溫升高
|
電壓不符合、缺相、頻率不符合
|
檢查接線
|
|
|
機械卡住
|
與公司聯系維修
|
||
|
環境溫度高
|
強制降溫或更換適合該環境的其它產品
|
||
|
推動器
|
接通電源后推動器不動作
|
電機不動作
|
查找原因后與公司聯系
|
|
油量不足
|
加足油量
|
||
|
機械卡死
|
與公司聯系維修
|
||
|
彈簧調整長度小于規定值
|
按規定調整彈簧長度
|
||
|
注油后沒有充分排氣
|
將推桿上下反復拉動幾次
|
||
|
電源電壓低于85%ue
|
保證正常電源電壓
|
||
|
推力不足
|
電機原因
|
查找原因后與公司聯系
|
|
|
油量不足
|
加足油量
|
||
|
內部泄露、油量不足、油液粘度低
|
與公司聯系維修
|
||
|
機械阻力
|
與公司聯系維修
|
||
|
低溫下沒有按規定使用油液
|
按要求用油
|
||
|
漏油
|
連接螺栓沒有擰緊或周邊擰緊力不均勻
|
擰緊或擰緊力大小均勻
|
|
|
密封墊損壞
|
更換密封墊
|
||
|
電機軸油封損壞
|
更換密封件
|
||
|
活塞桿光潔度破壞
|
更換
|
||
|
活塞桿處油封損壞
|
更換
|
||
|
注油過多
|
排除多余油量
|
||
|
制動器
|
制動器打不開
|
推動器不動作
|
查找原因后與公司聯系
|
|
彈簧調整長度小于規定值
|
按規定調整彈簧長度
|
||
|
鉸接處別勁，卡死
|
與公司聯系維修
|
||
|
自動補償密封圈磨損
|
更換密封圈
|
||
|
剎不住閘
|
彈簧安裝長度大于規定值
|
按規定調整彈簧長度
|
|
|
彈簧拉桿倒轉
|
與公司聯系維修
|
||
|
制動襯墊熱穩定性差或摩擦系數低。
|
與公司聯系更換
|
||
|
制動輪或制動襯墊表面粘有油污
|
清潔制動輪或制動襯墊表面
|
||
|
制動襯墊沒有很好跑合，接觸面積小
|
作好動態跑合
|
||
|
機械卡死
|
與公司聯系維修
|
八、產品的運輸與儲存
產品在運輸或吊裝過程中嚴禁倒置和磕碰，并防止其受沖擊。產品應儲存在清潔通風、溫度在-25℃-40℃之間，能防止雨、雪、水侵襲的地方，不得在陽光下長期爆曬。
九、 易損件明細
表5
|
序號
|
名稱
|
單臺數量（個）
|
|
1
|
摩擦片
|
2
|
|
2
|
自動補償密封圈
|
3
|
|
3
|
制動器鉸接處軸套
|
2
|
|
4
|
推動器葉輪
|
1
|
|
5
|
推動器O型密封圈
|
2
|
|
6
|
推動器骨架油封
|
4
|
|
7
|
推動器密封墊
|
2
|
