偏航制動器一般采用液壓拖動的鉗盤式制動器，其結構簡圖見圖8。風電材料設備
(1)、偏航制動器是偏航系統中的重要部件，制動器應在額定負載下，制動力矩穩定，其值應不小于設計值。在機組偏航過程中，制動器提供的阻尼力矩應保持平穩，與設計值的偏差應小于5％，制動過程不得有異常噪聲。制動器在額定負載下閉合時，制動襯墊和制動盤的貼合面積應不小于設計面積的50％；制動襯墊周邊與制動鉗體的配合間隙任一處應不大于0.5mm。制動器應設有自動補償機構，以便在制動襯塊磨損時進行自動補償，保證制動力矩和偏航阻尼力矩的穩定。在偏航系統中，制動器可以采用常閉式和常開式兩種結構形式，常閉式制動器是在有動力的條件下處于松開狀態，常開式制動器則是處于鎖緊狀態。兩種形式相比較并考慮失效保護，一般采用常閉式制動器。
(2)、制動盤通常位于塔架或塔架與機艙的適配器上，一般為環狀，制動盤的材質應具有足夠的強度和韌性，如果采用焊接連接，材質還應具有比較好的可焊性，此外，在機組壽命期內制動盤不應出現疲勞損壞。制動盤的連接、固定必須可靠牢固，表面粗糙度應達到Ra3.2。
可維修覆蓋
主機廠： GE、Gamesa、安訊能、金風、國電聯合動力、華銳風電、東汽、明陽、遠景能源、運達、蘇司蘭、銀星等。
制動器廠：Svendborg、Antec、SIME、 KTR、SIBRE 等
大部分國內目前使用的偏航卡鉗（主動式&被動式）

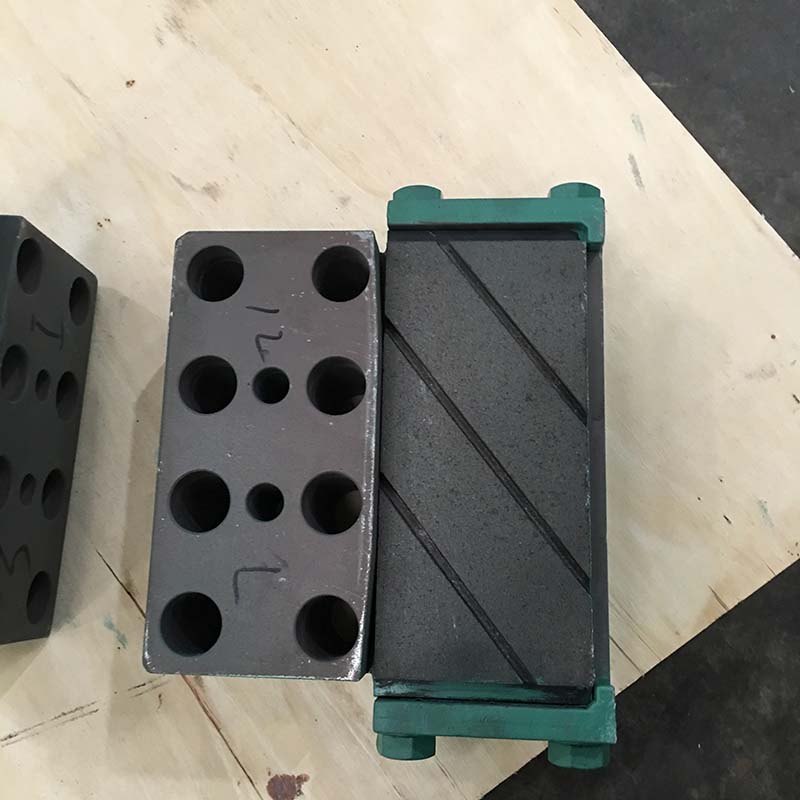

風機專用風電偏航制動器摩擦片，新型技術，新樣式，新方法，合理應用
2、偏航制動器故障給業主帶來諸多風險
--- 漏油導致塔筒內部環境惡劣，給現場維護人員維**程帶來了極大的安全隱患
---滴落的油液容易引發火災，造成重大損失
---振動噪音嚴重情況下導致風機報警停機，影響發電
---漏油導致液壓站缺油，業主需要不斷加油，造成損失
---由于制動力矩急劇下降，增加了偏航減速機的損壞，帶來損失
---剎車盤的刮傷，嚴重情況不得不更換剎車盤，導致重大損失
DADH90B風電剎車片，偏航摩擦片，焦作制動器
3、偏航制動器故障原因分析（漏油）
---國外早期制動器技術設計缺陷
---生產制造工藝控制不良（如鑄件砂孔）
---密封件使用超壽命，老化
---保養不到位， 液壓油清潔度不達標
---活塞工藝設計缺陷，導致活塞表面磨損嚴重， 尺寸超差
偏航制動器故障原因分析（噪音振動）
---制動器漏油，導致摩擦片摩擦系數嚴重下降
---油液與摩擦材料粉末混合在一起，堆積于摩擦片于剎車 盤之間，無法排除，導致偏航過程中噪音振動
---摩擦材料動態摩擦系數于靜態摩擦系數相差大，導致偏航過程中振動，尤其在啟動和停止過程中
---摩擦材料于剎車盤的相對硬度不合理
---摩擦材料耐磨性差，導致粉末過多，容易引起噪音
二、故障案例
BSAB 75-S-402 漏油 G5X ACTIVE BRAKE 漏油
HE-2-90/31 漏油 剎車盤磨損嚴重
三、解決方案
|
項目 |
方案一 (更換全新卡鉗) |
方案二(維修) |
|
成本 |
基數1-1.5（僅物料） |
約1/2 基數(含安裝) |
|
使用壽命 |
5-6年左右 |
5年左右 |
|
工作量 |
需要拆卸舊卡鉗并安裝新卡鉗 |
業主只需要安排人監控,無需提供人力操作 |
|
更換速度 |
需要等待新產品, 周期長 |
1.5-2臺風機/天 |
綜上，維修成本較更換全新卡鉗，約在1/3-1/2的成本。
