山東美安礦山設備有限公司供應提升機電動機主軸承軸承溫度振動監測閘瓦間隙監測保護裝置、盤形制動閘瓦在線監測、閘盤偏擺監測、閘盤溫度檢測、提升機無人值守、提升機閘瓦間隙保護裝置、過卷松繩保護、提升機閘間隙保護。
1.2 主要用途及適用范圍

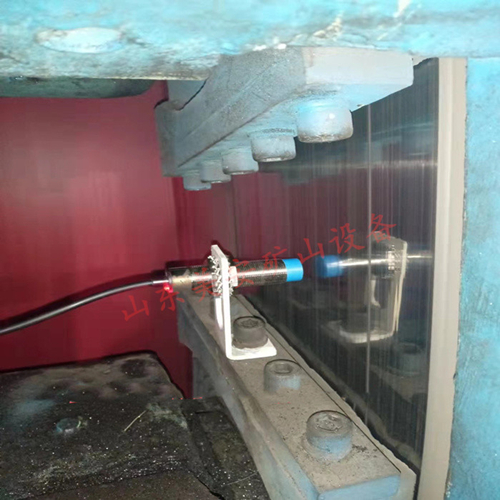

煤礦用提升機閘間隙保護閘瓦間隙監測裝置，適用于對礦山提升機盤型閘間隙進行保護及在線監測顯示。接通電源，位移傳感器，油壓傳感器輸出4—20mA信號，經過通訊模塊傳輸給主機進行數據處理，轉換成相應數據實時提升機保險閘實時數據會在線顯示在屏幕上，當提升機保險閘的閘瓦間隙大2mm,制動油壓值大于上限設定值小于下限設定值時，數據經分析確定輸出提示信號，裝置發出聲提示。
監測裝置適配煤礦提升機絞車制動閘瓦間隙磨損在線監測保護，
主要實現的功能包括實時監測各制動閘的閘瓦間隙、閘盤偏擺、彈簧疲勞度、空動時間、管路油壓值，記錄故障信息并可語音提醒，可進行日志查詢。主要技術指標包括：閘瓦制動在線監測閘間隙保護智能檢測裝置
1、實時在線檢測、同步顯示閘間隙值，精度在正負0.1mm之內；
2、提升機絞車電動機主要軸承、滾筒主軸、減速箱、天輪溫度振動在線監測；
3、提升機盤形制動閘瓦在線監測，盤型制動閘監測；
4、制動器閘間隙值實時檢測并在超出規程規定值（2mm）時提示并將信號以干接點方式輸出給主控系統（閉鎖開車），測量精度達0.01mm；
5、具有閘間隙超限、閘瓦磨損超限、彈簧疲勞超限、閘盤偏擺、溫度（電機、減速箱、滾筒主軸軸承）、振動（電機、減速箱、滾筒主軸軸承）在線監測提示保護功能。超限后能夠發出聲光或語音提示，并且在超限保護后能夠閉鎖下次開車。同時預留至少1路各自功能輸出的干接點，便于今后系統擴展或提供給相關其它電控設備及裝置；
6、彈簧壓力實時檢測，并當彈簧勞損時提示；
7、閘盤偏擺實時監測，超標時提示；
8、可保存故障記錄5000條，方便維護人員監測故障的制動頭；
9、可保存每對制動頭的間隙曲線值；
10、計算每個制動器動作的次數，作為更換制動器碟簧、閘瓦的一個參考數據；
11、配置紅外溫度傳感器，避免由于閘沒有完全打開，導致閘盤溫度過高，燒壞閘瓦；
12、實時在線檢測、同步顯示制動油壓值，精度在正負0.1MPa；
為監測液壓站回油制動參數，安裝油壓傳感器，監測液壓制動系統中的二級制動壓力；
13、閘間隙值參數自行調整設置、超限提示功能；
14、制動油壓值參數自行調整設置、超限提示功能；閘瓦間隙保護
15、閘間隙計算誤差自動校正功能；
16、故障自診斷功能；
17、可監控閘盤溫度，超溫提醒，閾值可自行設置；
18、chaosu保護功能：當提升速度超過MAX速度15％時，光信號指示控制繼電器動作；
19、實現閘間隙、油壓值等實時數據的顯示，提醒數據查詢，超限或出現故障后提醒或閉鎖提升機。具有立體動態形式的監測畫面，實現了制動閘與實際設備情況一致，形象反映設備運行情況；
20、閘盤偏擺在線監測功能；
