制器的開關時，必須確保卷筒軸與上升限位開關的轉軸同步旋轉。卷筒材料一般

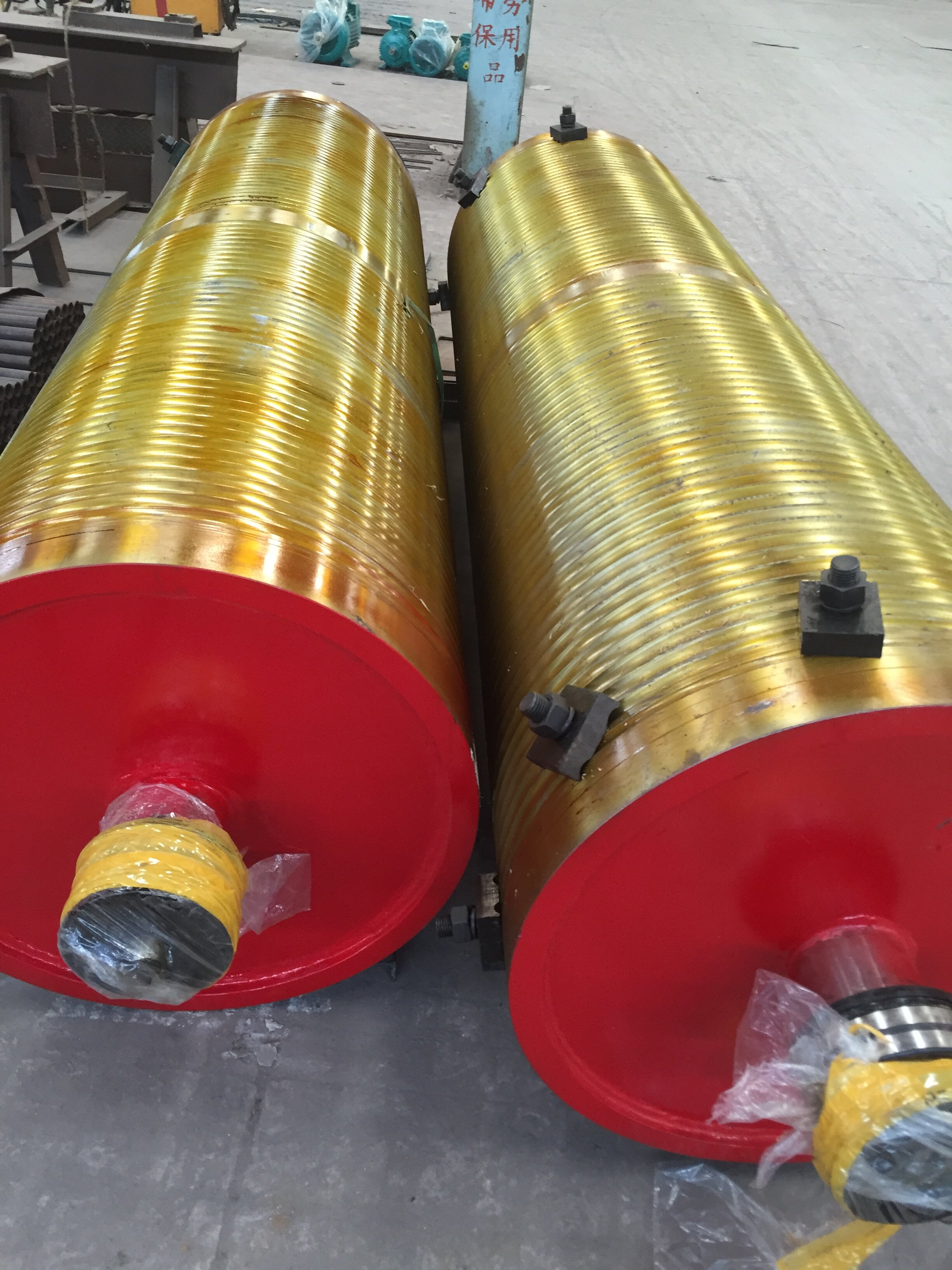

采用鑄鐵。特別需要時可用鑄鋼或用鋼板卷制焊接制造。卷筒是起重機起升機構中用來纏繞鋼絲繩的部件。是起重機械設備的重要組成部分。卷筒與卷筒軸、法蘭式內齒圈、卷筒轂、軸承和軸承座等組成卷筒組。當卷筒軸一端裝有旋轉式上升極限位置限制器的開關時，必須確保卷筒軸與上升限位開關的轉軸同步旋轉卷筒組主要由卷筒、卷筒軸、齒輪盤接手(或大齒輪)、卷筒轂、軸承體和軸承組成。注意事項：卷筒組、鋼板卷筒組等起重機配件，卷筒加工材料一般采用不低于HT20—40鑄鐵，特殊需要時可用ZG25、ZG35鑄鋼或采用Q235B、Q345B鋼板焊接。如果起升高度較大的時候，為了縮小卷筒的尺寸，可采用表面帶導向螺旋槽或光滑的卷筒進行多層卷繞，但鋼絲繩磨損較快，適用于慢速和工作類型較輕，噸位較低的起重機。鋼板卷筒組則主要適用于大噸位、性能要求高的起重機械設備。
