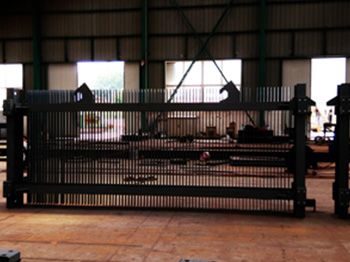

不銹鋼攔污柵
不銹鋼攔污柵是我們經常見到的一種攔污柵，主要是用來清除攔污柵前的污物，防止攔污柵出現堵塞的現象，從而減少柵前水頭的損失，保證了攔污柵有效發揮對水泵機組保護作用的基本措施。
不銹鋼攔污柵的結構比較簡單，主要是由邊框、橫隔板以及柵條所構成的。它所受的荷載除了自重之外，主要是污物堵塞之后，在柵前后由于水位差形成的水荷載，一般按照2-4米的水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為了減少水頭的損失和便于清污，一般要求過柵流速不大于1.0m/s左右，攔污柵可以做成固定的或者能夠起吊的會更加的方便。
當不銹鋼攔污柵位于水下較深時，多用于清污機進行清污，必要時也可以設置兩道攔污柵，在需要清污時，先將備用攔污柵放入到檢修門槽內，然后進行清理。
