1.G20Mn5鑄鋼

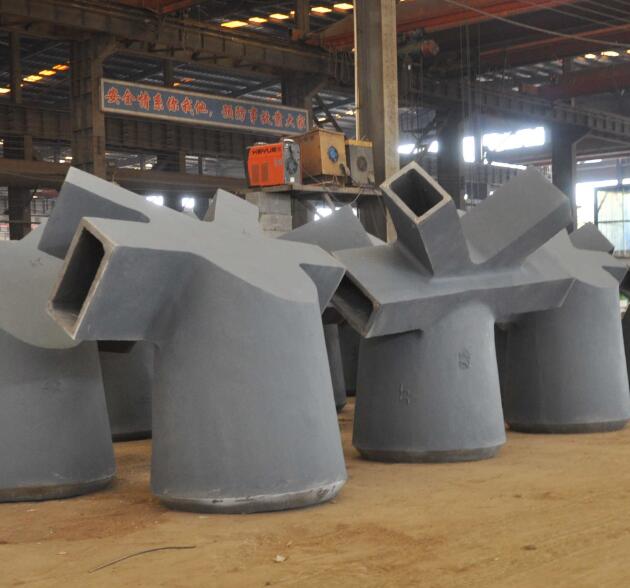

本次使用的鑄鋼件為德國DIN EN 10293（Steel castings for general engineering uses 10293 2005《一般工程用途鋼鑄件10293-2005》）標準中的G20Mn5鑄鋼，交貨狀態為調質態QT（即淬火+回火）,含碳量0.17～0.23%，添加有少量Ni成分。化學成分見下表
2.Q345B無縫鋼管
無縫鋼管材質為國產Q345B。其理化性能見下表。
通過對兩種材質材料性能比較，可知兩者在化學成分及力學性能上有些差別，且二者在交貨狀態上有較大差異。Q345B沒有Ni成分，沖擊韌性較低。由于G20Mn5在鑄造過程中不可避免會產生縮孔縮松以及成分偏析、晶粒粗大等缺陷，一定程度的影響到其焊接性能。后期經過正火、淬火和回火的調質處理，焊接性得到改善，但由于G20Mn5鑄鋼中含有Ni成分，成分偏析導致的局部Ni含量過高也會增加焊接熱裂紋發生的傾向。
焊材的選擇
根據工件的體積壁厚、適用的焊接方法和材質，試用兩組焊接材料和工藝，經試驗比對后，取效果好的一組焊材和工藝用于實際施工。
1.大西洋CHE507焊條
**組選用常用易購的大西洋CHE507焊條手工焊條。CHE507焊條為低氫鈉型直流焊條，用于壓力容器、承壓管道強度型低合金鋼及強度型低合金鋼與耐熱型、低溫型低合金鋼之間的焊接，適用本工程結構。焊絲理化性能見下表。
2.錦泰JM-56實芯焊絲
**組選用JM56實芯焊絲（二氧化碳保護焊）。此型號焊絲在鋼結構安裝焊接施工中應用廣泛，焊接工藝成熟。其理化性能見下表。
對兩種型號焊材的參數比較可知，JM-56實心焊絲的熔敷金屬因為較低的含碳量，應擁有更佳的韌性，實例值沖擊韌性優于CHE507焊條，但強度偏高，而CHE507在強度上更接近于G20Mn5鑄鋼和Q345B。
