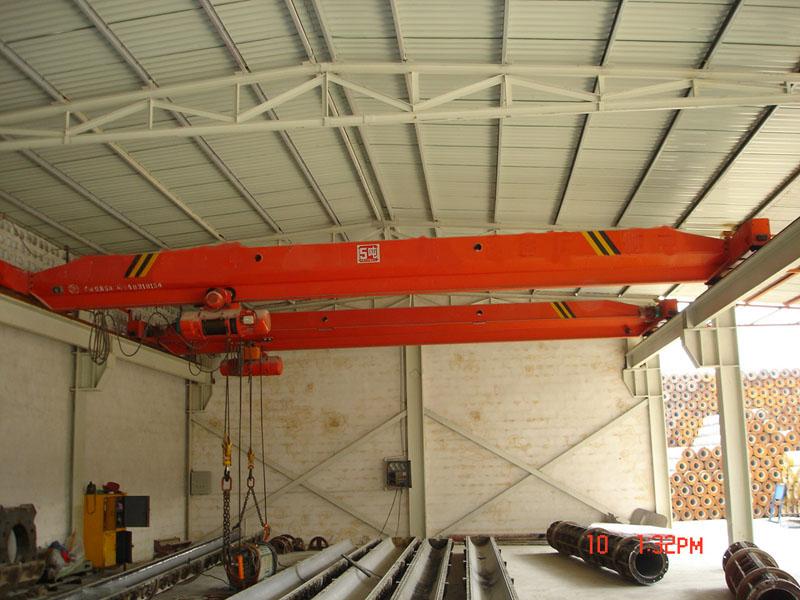

本產品廣泛用于工廠、倉庫、料場等不同場合吊運貨物，禁止在易燃、易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。操縱室有開式、閉式 兩種，可根據實際情況分別為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。
技術參數（1T-10T）
|
起 重 機 運 行 機 構 |
運行速推（m/min） |
（地）20 |
（地）30 |
（室） |
|||
|
速比 |
58.78 |
39.38 |
26.36 |
||||
|
電 動 機 |
型號 |
YSE822-4 |
YSE90L-4 |
ZDR100-4 |
|||
|
功率 |
2×0.8 |
2×1.5 |
2×1.5 |
||||
|
轉速（n/min） |
1380 |
||||||
|
起升機構 （電動葫蘆） 及電動葫蘆 運行機構 |
電動葫蘆形式 |
MD1型 |
CD1型 |
||||
|
起升速度（m/min） |
8/0.8（7/0.7） |
8（7） |
|||||
|
起升高度 |
6、9、12、18、24、30 |
||||||
|
運行速度（m/min） |
20 |
||||||
|
電動機 |
錐型鼠籠型 |
||||||
|
工作級別 |
|
A3 |
|||||
|
電源 |
|
380V 50HZ |
|||||
|
車輪直徑 |
|
Φ270 |
|||||
|
軌道面寬 |
|
37--70mm |
|||||
技術參數（16T）
|
起 重 機 運 行 機 構 |
運行速推（m/min） |
20/30 |
|||||
|
電 動 機 |
型號 |
YSE90L-4 |
YSE80L1-4 |
YSE90L-4 |
|||
|
功率 |
2×1.5 |
4×0.8 |
4×1.5 |
||||
|
跨度 |
7.5-14 |
14<S≤19.5 |
19.5<S≤31.5 |
||||
|
起升機構 （電動葫蘆） 及電動葫蘆 運行機構 |
電動葫蘆形式 |
MD1型 |
CD1型 |
||||
|
起升速度（m/min） |
3.5/0.35 |
3.5 |
|||||
|
起升高度 |
6、9、12、18、24、30 |
||||||
|
運行速度（m/min） |
20 |
||||||
|
電動機 |
錐型鼠籠型 |
||||||
|
工作級別 |
|
A3 |
|||||
|
電源 |
|
三相380V 50HZ |
|||||
|
車輪直徑 |
|
Φ270 |
|||||
|
軌道面寬 |
|
37--70mm |
|||||
技術參數（20T）
|
起 重 機 運 行 機 構 |
運行速推（m/min） |
20/30 |
||||
|
電 動 機 |
型號 |
YSE90L-4 |
YSE90L-4 |
|||
|
功率 |
4×1.5 |
4×1.5 |
||||
|
跨度 |
7.5-31 |
22.5--31.5 |
||||
|
起升機構 （電動葫蘆） 及電動葫蘆 運行機構 |
電動葫蘆形式 |
HC型 |
HM型 |
|||
|
起升速度（m/min） |
3.5 |
3.5/0.35 |
||||
|
起升高度 |
6、9、12、18、24、30 |
|||||
|
運行速度（m/min） |
20 |
|||||
|
電動機 |
錐型鼠籠型 |
|||||
|
工作級別 |
|
A3 |
||||
|
電源 |
|
三相380V 50HZ |
||||
|
車輪直徑 |
|
Φ270Φ370 |
||||
|
軌道面寬 |
|
37--70mm |
||||
