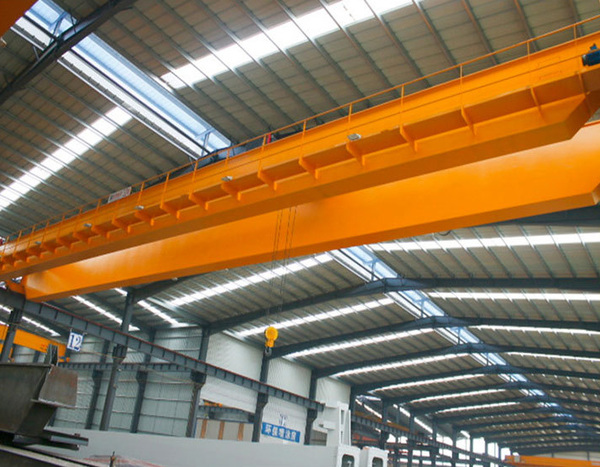

橋式起重機是一種重要的起重設備，廣泛應用于室內外倉庫、廠房、碼頭和露天貯料場等場所。它的主要功能是橫架于車間、倉庫和料場上空進行物料吊運。這種起重機因其兩端坐落在高大的水泥柱或金屬支架上，形狀似橋，故而得名。
橋式起重機主要由橋架（又稱大車）、提升機構、小車、大車移行機構、操縱室、小車導電裝置（輔助滑線）以及起重機總電源導電裝置（主滑線）等部分組成。其中，橋架是起重機的基本構件，包括主梁、端梁和走臺等部分。整個橋式起重機在大車移動機構的拖動下，沿車間長度方向的導軌上移動。
橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車則沿鋪設在橋架上的軌道橫向運行，從而構成一矩形的工作范圍。這種設計使得橋式起重機能夠充分利用橋架下面的空間吊運物料，且不受地面設備的阻礙。
從結構上看，橋式起重機由機械部分、金屬結構和電氣部分組成。機械部分主要包括起升機構、小車運行機構和大車運行機構；金屬結構部分則包括主梁、端梁、小車架和司機室等；電氣部分則包括電動機、控制電器等。起升機構是橋式起重機中非常重要的部分，它主要包括起升電動機、制動器、減速器、卷筒、滑輪組、鋼絲繩和吊鉤等。橋式起重機具有工作性能穩定、工作效率高等特點，因此在現代工業生產和起重運輸中扮演著重要的角色，是實現生產過程機械化、自動化的重要工具和設備。不過，由于橋式起重機的工作特性和環境，其操作和維護都需要嚴格遵守安全規程，確保人員和設備的安全。
總的來說，橋式起重機憑借其獨特的設計和強大的功能，在多個領域和場景中發揮著不可替代的作用。同時，隨著技術的不斷進步，橋式起重機的性能和安全性也在不斷提升，為各行各業的發展提供了有力的支持。
橋式起重機安全規程是確保橋式起重機在操作過程中的安全性和穩定性的重要指導原則。以下是一些關鍵的橋式起重機安全規程：
- 操作前準備：
- 操作人員應經過必要的培訓，熟悉起重機的各項參數和操作方式，理解其工作原理，并取得相應的操作證。
- 工作前，應按點檢卡的要求對吊鉤、鋼絲繩、安全裝置等部件進行檢查，發現異常情況應及時排除。
- 操作過程中的注意事項：
- 操作人員必須集中精力，起吊前先空轉，然后起吊，吊物離地100～150mm時，如發現起吊物捆縛不緊，應重新捆縛。
- 開車前應先發出信號鈴；吊物不得從人頭上越過，天車開動時，嚴禁修理、檢查、加油和擦拭機件，在運行中發現故障必須立即停車。
- 通電后司機不得離開操作崗位，作業中遇到斷電，應將手柄歸零，司機不得離開司機室，除非在技術人員允許的情況下。
- 操作完成后：
- 將吊鉤提升到一定高度，將起重機停在規定位置，并將控制器手柄置于“零”位置。
- 其他安全規定：
- 超額定起重量或特種箱無法用吊具作業時，應使用吊耳或專業用吊鉤，禁止超過設備、工索具負荷作業。
- 起吊集裝箱或貨物須垂直，禁止斜吊，起吊后禁止越過人體和車輛駕駛室上空。
- 工廠生產線：橋式起重機在工廠生產線中起著關鍵作用，可以用于物料的搬運和裝卸作業。例如，在汽車制造工廠中，橋式起重機常被用于搬運零部件和組裝車輛。
- 倉庫存儲：橋式起重機也廣泛應用于倉庫中，用于貨物的堆垛和轉移。在食品倉庫中，橋式起重機可以有效地將貨物從貨架上取下并移動到其他位置。
- 物流行業：在物流領域，橋式起重機在貨運**發揮著重要作用，用于集裝箱和散裝貨物的裝卸作業。例如，在航空貨運**，橋式起重機可以將貨物從飛機上卸下并轉移到其他地方。
- 建筑行業：橋式起重機在建筑工地上也非常常見，用于建材和設備的搬運作業。在高層建筑工地中，橋式起重機可以高效地將鋼筋、混凝土等材料從地面吊到高處。此外，橋式起重機還常用于橋梁施工中，用于鋼結構安裝和混凝土澆注。
橋式起重機作為一種重要的起重設備，在多個領域和場景中有著廣泛的應用。以下是橋式起重機的優缺點分析：
優點：
- 高效率和穩定性：橋式起重機設計合理，運行平穩，能夠在短時間內完成大量物料的搬運和裝卸工作，大大提高了工作效率。同時，其穩定的結構也確保了操作的安全性。
- 適應性強：橋式起重機可以根據不同的工作需求進行定制，以適應不同的場地和環境。無論是室內還是室外，都可以根據需要進行安裝和調試，這使得橋式起重機在各種場景下都能發揮出良好的作用。
- 易于維護：橋式起重機的結構相對簡單，維護方便。其零部件的更換和修理相對容易，這降低了維護成本，也延長了起重機的使用壽命。
- 占用空間較大：由于橋式起重機的結構特點，它通常需要占用較大的空間進行安裝和操作。這可能會對一些空間有限的場所造成一定的困擾。
- 安裝和調試復雜：橋式起重機的安裝和調試需要專業的技術人員進行，這增加了安裝和使用的難度。同時，如果安裝不當或調試不準確，可能會影響起重機的性能和安全性。
- 對操作人員要求高：橋式起重機的操作需要一定的技能和經驗，操作人員需要經過專門的培訓才能上崗。如果操作不當，可能會引發安全事故。
橋式起重機具有高效、穩定、適應性強等優點，但也存在占用空間大、安裝調試復雜等缺點。在選擇和使用橋式起重機時，同時，加強操作人員的培訓和管理也是確保起重機安全、高效運行的關鍵。
橋式起重機的保養是確保其安全、穩定運行的關鍵環節。以下是關于橋式起重機保養的一些建議：
- 日常保養：
- 清潔：定期清潔起重機的外表，確保無積塵、無油污。
- 潤滑：檢查所有部位的油質、油量，按要求加入或更換潤滑油，確保各傳動部位連接螺栓緊固。
- 檢查：對電氣部分各觸頭、集電器的滑塊、電鈴、限位開關、防風夾軌器等安全裝置進行檢查，確保其靈敏可靠。
- 一級保養：
- 除日常保養內容外，還包括鋼絲繩、齒輪聯軸器、制動器各鉸點、限位開關轉軸、鏈條等的潤滑。
- 檢查減速器的油面、鋼絲繩壓板螺釘、柱銷聯軸器彈性圈的磨損情況，以及制動輪和銷軸的磨損情況等。
- 二級保養：
- 每隔一定時間（如1200小時）進行一次，具體內容可以根據起重機的使用情況和使用環境進行調整。
- 對橋式起重機的結構、支承、傳動部位進行狀態檢測，了解掌握吊車整機技術狀態，檢查確定異常現象的故障源。
- 電氣保養：
- 檢查電氣裝置、過載保護、安全保護裝置是否可靠。
- 對電動機、電鈴、導線等部件進行安全檢查，確保其安全可靠。
- 更換磨損部件：
- 根據磨損情況，及時更換橋式起重機磨損、變形、裂紋、腐蝕的零部件，如鋼絲繩、吊鉤、滑輪等。
- 對銷軌、制動片等部件進行定期檢查，當磨損程度超過規定值時，應及時進行更換或維修。
