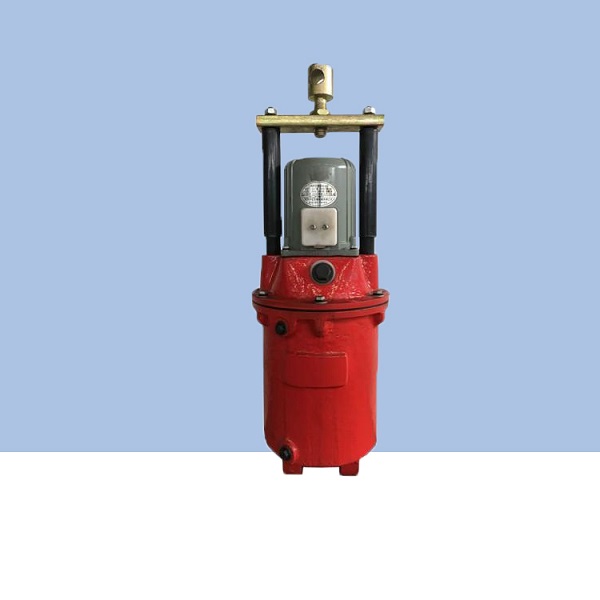

YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。

結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下，油
由活塞上部吸到活塞下部，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。

參數

型號

額定推力
(N)

額定行程
(mm)

驅動電機
功率(W)

每小時**操作
次數(次/小時)

不具有負荷彈簧

YT1-18Z/2

180

25

60

720

YT1-25Z/4

250

40

60

720

YT1-45Z/6

450

60

12

720

YT1-90Z/8

900

80

250

720

YT1-125Z/10

125

100

400

720

YT1-180Z/12

1800

120

400

720

YT1-320Z/12

3200

120

1100

720

　三、安裝方式的選擇

型號

額定推力（N）

額定行程（mm）

D

D1

D2

H

H1

L1

L2

BYT1-18Z/2

180

20

12

12

137

343

321

25

50

BYT1-25Z/4

250

40

12

16

154

408

380

32

64

BYT1-45Z/4、5、6

450

40/50/60

16

20

178

496

460

47

94

BYT1-90Z/6、8

900

60/80

20

25

210

600

555

60

120

BYT1-125Z/10

1250

100

25

25

254

745

690

40

90

BYT1-180Z/8、10、12、18

1800

80/100/120/180

25

30

254

820/860

765/805

85

170

BYT1-320Z/12

3200

120

30

30

370

877

815

90

190

BYT1-320Z/20

3200

200

30

30

370

1100

1045

90

190

BYT1-25/4

250

40

12

16

154

408

380

32

64

BYT1-45/6

450

60

16

20

178

496

460

47

94

BYT1-90/8

900

80

20

25

210

600

555

60

120

BYT1-180/12/18

1800

120/180

25

30

254

820/860

765/805

85

170

BYT1-320/20

3200

200

30

30

370

1115

1060

90

190

　　垂直安裝：活塞桿連接塊朝上；

　　水平安裝和中間任意位置：主參數標牌朝上；

　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；

　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

　　四、附加裝置

　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；

　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的0大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；

　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

6.2.5推動器在工作狀態下,活塞的**下端位置應與缸底保持一定距離(一般不小于5mm)，否則影響正常工作。

7、使用與維護

7.1使用前應按6.1條檢查，正確無誤后，即可投入使用。

7.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。

警告：嚴禁設集油坑。加強巡視，一經發現溢油或漏油時，必須立即處理。

7.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見6.1.2條）。

8、儲存運輸

8.1在儲存推動器時，應保持干燥，防止受潮，避免周圍環境溫度的急劇變化。

8.2在運輸中，要防止雨淋，不能用繩子套在推桿上搬運。

6.1.5推動器配用已取得隔爆合格證的合格電動機。

6.1.6推動器電機接線時，要認真對照電機銘牌接線。

6.1.7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。

6.1.8推動器上設有接地螺釘，用戶在使用時應按有關規定接地。嚴禁帶電開蓋!!!

6.2推動器的使用

6.2.1使用前應按5.1條檢查，正確無誤后，即可投入使用。

6.2.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。

6.2.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見5.1.2條）。

6.2.4根據周圍介質溫度的不同，推薦按下表選用液壓油：

本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

QP，CQP系列氣動鉗盤式制動器。

DCPZ系列電磁鉗盤式制動器

YPZ系列臂盤式制動器

**D系列安全制動器

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

YFX,YDGZ,YLBZ,系列防風制動

SP系列氣動失效保護制動器，

DP系列電機盤式制動器

另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，

E4-A1940氣動盤式制	E3-A1949氣動盤式制
D3-A1995氣動盤式制	D2-A2510氣動盤式制
D2-A2502氣動盤式制	D3-A2494氣動盤式制
D2-A286氣動盤式制	D2-A2478氣動盤式制
D1-A2470氣動盤式制	D1-A2470氣動盤式制
D1-A2462氣動盤式制	D1-A2454氣動盤式制

型號	額定推力 (N)	額定行程 (mm)	驅動電機功率(W)	每小時操作次數(次/小時)**
不具有負荷彈簧	額定推力 (N)	額定行程 (mm)	驅動電機功率(W)	每小時操作次數(次/小時)**
YT1-18Z/2	180	25	60	720
YT1-25Z/4	250	40	60	720
YT1-45Z/6	450	60	12	720
YT1-90Z/8	900	80	250	720
YT1-125Z/10	125	100	400	720
YT1-180Z/12	1800	120	400	720
YT1-320Z/12	3200	120	1100	720

型號	額定推力（N）	額定行程（mm）	D	D1	D2	H	H1	L1	L2
BYT1-18Z/2	180	20	12	12	137	343	321	25	50
BYT1-25Z/4	250	40	12	16	154	408	380	32	64
BYT1-45Z/4、5、6	450	40/50/60	16	20	178	496	460	47	94
BYT1-90Z/6、8	900	60/80	20	25	210	600	555	60	120
BYT1-125Z/10	1250	100	25	25	254	745	690	40	90
BYT1-180Z/8、10、12、18	1800	80/100/120/180	25	30	254	820/860	765/805	85	170
BYT1-320Z/12	3200	120	30	30	370	877	815	90	190
BYT1-320Z/20	3200	200	30	30	370	1100	1045	90	190
BYT1-25/4	250	40	12	16	154	408	380	32	64
BYT1-45/6	450	60	16	20	178	496	460	47	94
BYT1-90/8	900	80	20	25	210	600	555	60	120
BYT1-180/12/18	1800	120/180	25	30	254	820/860	765/805	85	170
BYT1-320/20	3200	200	30	30	370	1115	1060	90	190
