概述

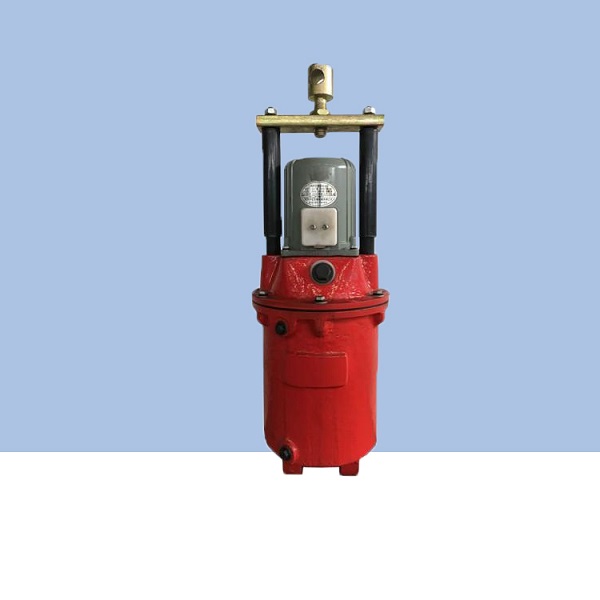

YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸、行車等一切類似驅動裝置的機械制動用。

結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下，油
由活塞上部吸到活塞下部，迫使活塞力固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位。(若與YWZ系列制動器匹配則抱閘)。
三、結構及工作原理

推動器主要由三部分組成：電動機、液壓泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方

軸端部裝離心葉輪。當推桿動作時，方軸在空心的電動機軸中上下滑動，傳遞扭矩。

當電動機通電時，帶動葉輪旋轉，將油液強行壓入活塞底部，迫使活塞上升，帶動推桿上升。斷電時，

葉輪停止旋轉，活塞在自身重力或彈簧力的作用下恢復原位。

四、技術數據（表2）及外形尺寸（表3、表4）

五、安裝使用和維修

1、推動器的安裝外形尺寸見圖及表3、表4

2、使用前檢查推動器銘牌上技術數據是否與所需技術數據相符合。

3、使用推動器前，應清除推動器外表油垢，然后從蓋上注油孔注入符合下表1的油液。接通電源，檢查葉輪是否靈活轉動，推桿及活塞是否有卡滯現象。

4、在安裝制動器時，將推動器下部安裝孔連接于制動器基座上，連桿與制動器角杠桿連接。

5、將電動機的引出線于外部電源連接。

6、推動器在使用時應注意：

（1）定期加油；

（2）注意油的清潔，在必要時更換油液；

（3）葉輪旋轉是否靈活；

技術參數

型號	額定推力 (N)	額定行程 (mm)	驅動電機功率(W)	每小時操作次數(次/小時)**
不具有負荷彈簧	額定推力 (N)	額定行程 (mm)	驅動電機功率(W)	每小時操作次數(次/小時)**
YT1-18Z/2	180	25	60	720
YT1-25Z/4	250	40	60	720
YT1-45Z/6	450	60	12	720
YT1-90Z/8	900	80	250	720
YT1-125Z/10	125	100	400	720
YT1-180Z/12	1800	120	400	720
YT1-320Z/12	3200	120	1100	720

本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

QP，CQP系列氣動鉗盤式制動器。

DCPZ系列電磁鉗盤式制動器

DDMZ系列電磁制動器

YPZ系列臂盤式制動器

**D系列安全制動器

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

YFX,YDGZ,YLBZ,系列防風制動

SP系列氣動失效保護制動器，

DP系列電機盤式制動器

另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，
