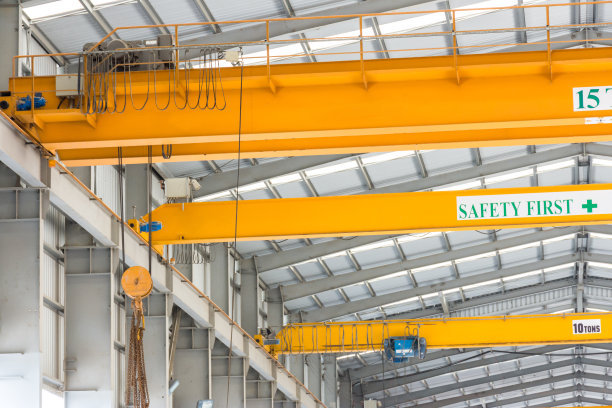

橋式起重機，是一種類型的起重機在工業環境中。高架起重機由平行的跑道組成，行進橋橫跨該間隙。一個葫蘆，起重機的起重部件，沿著橋行駛。如果橋在地面上固定在固定導軌上的兩個或多個支腿上受到剛性支撐，則該起重機稱為龍門起重機或巨人起重機。

橋式起重機，是一種類型的起重機在工業環境中。高架起重機由平行的跑道組成，行進橋橫跨該間隙。一個葫蘆，起重機的起重部件，沿著橋行駛。如果橋在地面上固定在固定導軌上的兩個或多個支腿上受到剛性支撐，則該起重機稱為龍門起重機或巨人起重機。

橋式起重機，是一種類型的起重機在工業環境中。高架起重機由平行的跑道組成，行進橋橫跨該間隙。一個葫蘆，起重機的起重部件，沿著橋行駛。如果橋在地面上固定在固定導軌上的兩個或多個支腿上受到剛性支撐，則該起重機稱為龍門起重機或巨人起重機。

橋式起重機

 編輯

橋式起重機，是一種類型的起重機在工業環境中。高架起重機由平行的跑道組成，行進橋橫跨該間隙。一個葫蘆，起重機的起重部件，沿著橋行駛。如果橋在地面上固定在固定導軌上的兩個或多個支腿上受到剛性支撐，則該起重機稱為龍門起重機或巨人起重機。

橋架在高架軌道上運行的一種橋架型起重機，又稱天車。橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道橫向運行，構成一矩形的工作范圍，**可以充分利用橋架下面的空間吊運物料，不受地面設備的阻礙。這種起重機廣泛用在室內外倉庫、廠房、碼頭和露天貯料場等處。



普通橋式

編輯 播報

橋式起重機一般由橋架(又稱大車)。提升機構、小車、大車移行機構，操縱室，小車導電裝置(輔助滑線)，起重機總電源導電裝置(主滑線)等部分組成。



橋架

橋架是橋式起重機的基本構件，它由主梁、端梁、走臺等部分組成。主梁跨架在跨間上空，有箱形、析架、腹板、圓管等結構形式。主梁兩端連有端梁，在兩主梁外側安有走臺，設有安全欄桿。在駕駛室一側的走臺上裝有大車移行機構，在另一側走臺上裝有往小車電氣設備供電的裝置，即輔助滑線。在主梁上方鋪有導軌，供小車移動。整個橋式起重機在大車移動機構拖動下，沿車間長度方向的導軌上移動。



大車移行機構

圖1

大車移行機構由大車拖動電動機、傳動軸、減速器、車輪及制動器等部件構成，驅動方式有集中驅動與分別驅動兩種。如圖1所示。



小車移行機構

小車安放在橋架導軌上，可順著車間的寬度方向移動。小車主要由鋼板焊接而成，由小車架以及其上的小車移行機構和提升機構等組成。

小車移行機構由小車電動機、制動器、聯軸節、減速器及車輪等組成。小車電動機經減速器驅動小車主動輪，拖動小車沿導軌移動，由于小車主動輪相距較近，故由一臺電動機驅動。

圖2

小車移行機構的傳動形式有兩種：一種是減速箱在兩個主動輪中間；另一種是減速箱裝在小車的一側。減速箱裝在兩個主動輪中間，使傳動軸所承受的扭矩比較均勻；減速箱裝在小車的一側，使安裝與維修比較方便。如圖2所示。



提升機構

提升機構由提升電動機、減速器、卷筒、制動器等組成。提升電動機經聯軸器、制動輪與減速器連接，減速器的輸出軸與纏繞鋼絲繩的卷筒相連接，鋼絲繩的另一端裝吊鉤，當卷筒轉動時，吊鉤**隨鋼絲繩在卷筒上的纏繞或放開而上升或下降。對于起重量在15t及以上的起重機，備有兩套提升機構，即主鉤與副鉤。

由此可知，重物在吊鉤上隨著卷筒的旋轉獲得上下運動；隨著小車在車間寬度方向獲得左右運動，并能隨大車在車間長度方向做前后運動。這樣**可實現重物在垂直、橫向、縱向三個方向的運動，把重物移至車間任意位置，完成起重運輸任務。



操縱室

操縱室是操縱起重機的吊艙，又稱駕駛室。操縱室內有大、小車移行機構控制裝置、提升機構控制裝置及起重機的保護裝置等。

操縱室一般固定在主梁的一端，也有少數裝在小車下方隨小車移動的。操縱室的上方開有通向走臺的艙口，供檢修人員檢修大、小車機械與電氣設備時上下。

橋式起重機的運動形式有三種：

(1)橋式起重機由大車電動機驅動沿著工廠車間的兩邊軌道做縱向前后運動。

(2)大車主梁上的小車及提升機構由小車電動機驅動沿著橋架主梁軌道做橫向左右運動。

(3)提升電動機(主鉤、副鉤)驅動重物做垂直升降運動。 ^[1]



其他橋式

編輯 播報



簡易梁橋式

又稱梁式起重機，其結構組成與普通橋式起重機類似。起重量、跨度和工作速度均較小。橋架主梁是由工字鋼或其他型鋼和板鋼組成的簡單截面梁，用手拉葫蘆或電動葫蘆配上簡易小車作為起重小車，小車一般在工字梁的下翼緣上運行。橋架可以沿高架上的軌道運行，也可沿懸吊在高架下面的軌道運行，這種起重機稱為懸掛梁式起重機。



冶金專用橋式

這種起重機在鋼鐵生產過程中可參與特定的工藝操作，基本結構與普通橋式起重機相似，但在起重小車上還裝有特殊的工作機構或裝置。這種起重機的工作特點是使用頻繁、條件惡劣，工作**較高，主要有5種類型：

1.鑄造起重機：

供吊運鐵水注入混鐵爐、煉鋼爐和吊運鋼水注入連續鑄錠設備或鋼錠模等用。主小車吊運盛桶，副小車進行翻轉盛桶等輔助工作。
