中山起重機-葫蘆配件導繩器

導繩器又稱排繩器是電動葫蘆的部件之一，也是損耗品。作用使鋼絲繩能整齊地按順次卷繞排列在電動葫蘆卷筒上。防止鋼絲繩混亂，重疊而引起電動葫蘆發生故障。導繩器除磨損外也有因?yàn)?a href="http://m.jljhw.com/sell/list-1352.html" target="_blank">電動葫蘆吊鉤上升太快碰到導繩器而損壞的。

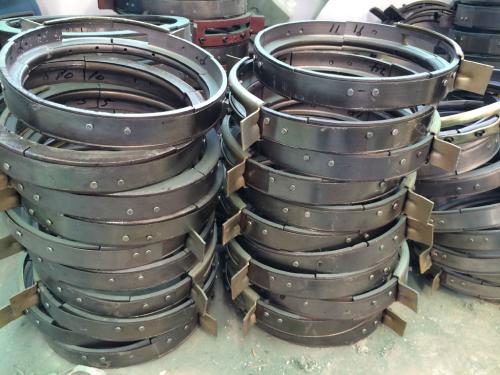

  導繩器包括：卡箍，其包括有縱向出繩槽和連接面；連接板，其通過螺釘固定在所述卡箍上，固定連接所述連接面的兩側，其包括有一導繩槽，所述導繩槽與所述卡箍上縱向出繩槽位置對應且大小一致，其由左右對稱的左連接板和右連接板構成，所述左連接板和右連接板通過螺栓對齊連接固定。

  導繩器的型號對應電動葫蘆有：0.5t、1t、2t、3t、5t、8t、10t、16t、20t等。其中10t電動葫蘆上裝有2個導繩器，分為左右型。

  導繩器按材質分：普通鑄鐵、加厚鑄鐵、鋼導繩器。

  導繩器按用途分：電動葫蘆導繩器，卷揚機導繩器等；

  導繩器按材料分：鑄鐵導繩器，尼龍導繩器，鋼帶導繩器。

電動葫蘆導繩器本身不能轉動，當卷筒轉動時，隨鋼絲繩卷繞，由螺紋槽帶動沿軸向移動，隨時將所纏繞的鋼絲繩準確地引入、引出卷筒的螺旋槽，鋼絲繩由導繩器的缺口排出。導繩螺母與卷筒繩槽嚙合，卷筒轉動驅動導繩螺母橫向移動，以保證鋼絲繩在卷筒繩槽中不致亂套。導繩板向卷筒兩端橫向移動，當達到極限位置，帶動安裝在卷筒外殼上的限位桿一齊移動，到達極限位置觸動安裝帶主電機上的限位開關而起到限位作用。
