石嘴山LX型5噸電動單梁懸掛起重機行吊

LX單梁懸掛起重機系江河集團設備廠專業研發的系列產品之一，配套電動葫蘆為CD、MD型電動葫蘆。該產品適用于起重量為0.5-5噸、跨度為3-16m和工作環境溫度為-25-40℃范圍之內，是國內單梁懸掛起重機的主導產品。

    LX單梁懸掛起重機只適用于地面操縱形式，其運行速度為20-30m/min。

    LX型電動單梁懸掛起重機為一般用途起重機，多用于低矮、大跨度廠房和倉庫，還有山東等場合工作，適用于機械制制造、裝配、修理吊裝運輸作業。

    不適用于爆炸危險、火災危險、充滿腐蝕性氣體的介質工作，不適用與相對濕度大于85%的場所工作，不適用吊運熔化金屬、有毒物品和易燃易爆物品。

  二、結構特點

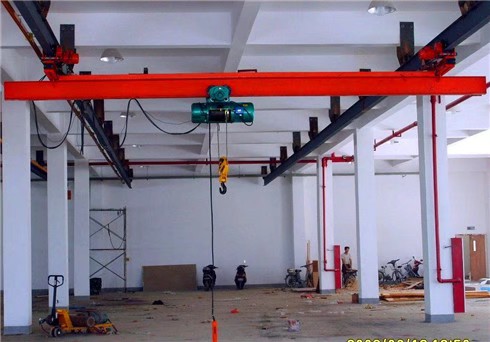

    LX型電動單梁懸掛起重機由橋架、電動葫蘆和電控三部分組成。

    1.橋架由主梁、端梁機運行機構組成。主梁有直接采用工字鋼、工字鋼+槽鋼組合梁、工字鋼+鋼板壓延成u形槽鋼組焊成箱形實腹梁三種形式，端梁由槽鋼組成，結構簡單、制造方便；主端梁之間采用銷軸鉸接，以保證車輪能均衡有效地與軌道接觸，不致懸空，又便于拆裝運輸與貯存；運行機構完全與CD型電動葫蘆運行小車通用。

    2.配套電動葫蘆以我國60年代自行開發設計的CD、MD型電動葫蘆為主，也可以配用AS型電動葫蘆。

    3.LX型單梁懸掛起重機電氣控制部分較簡單，電動機和大部分電器與CD型電動葫蘆一致。為了安全起重機設有起升限位器和大車終點行程限位開關保護，電源引入以滑輪集電器為主，也可以采用軟纜引入裝置。
