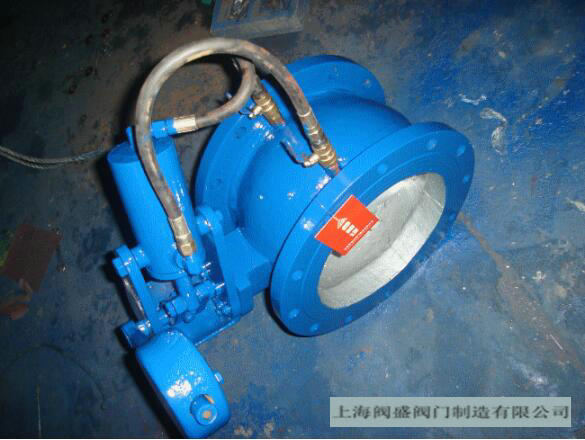

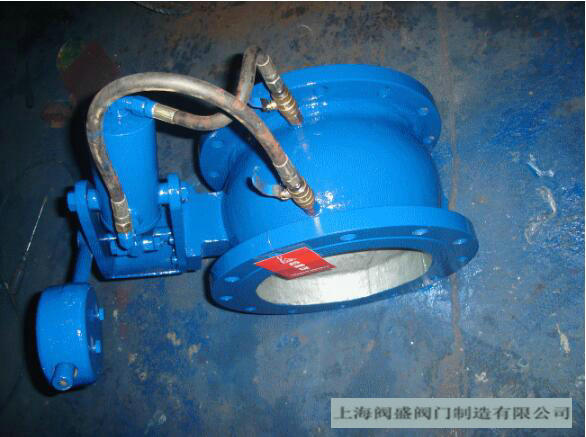

一、雙重密封液力自動閥用途概述

BFDZ702X/HR雙重密封液力自動閥是本公司自行設計開發成功的新一代高技術閥門，具有電動閘閥截止閥及水錘消除器多功能于一體，起到了保護水泵及管網系統安全，該產品的成功研制填補了國內自動化排水系統的高需求，特別適用于遠程控制系統站管網。

二、雙重密封液力自動閥主要特點

1、流阻小，其流阻系數為0.1-0.7，節能效果顯著。

2、消除水錘可靠，緩閉裝置與主閥板聯鎖啟閉，自動實現速閉，不受水泵實際流量和揚程變化的影響，不需計算速閉時間，不需專業人員現場調整，無需電器元件和外接動力，故障點少。

3、密封副摩擦力矩極小，采用斜置密封副三維偏心結構，橢圓形閥板被斜置成75°，它縮短了密封圓浮距離，降低限摩擦力矩，達到良好的密封效果。

4、密封可靠、零泄漏，采用國內外首創的軟硬雙重密封結構，其中軟硬密封副具有防泥沙和壓力自動補償功能，以**小的摩擦力矩，達到良好的密封效果。

5、實現關閥啟泵，啟泵后該閥進口壓力要達到預定值后，閥門才開啟，可達到**小啟泵電流，確保電機和電控設施安全。

6、操作維護簡單，只需開啟或關閉水泵機組電源，閥門即按照水泵操作規程自動完成整個過程，液壓缸內的零件檢修可在機器正常工作的同時進行，關鍵零件均選用**材料。

7、占地空間小，降低土建成本。

三、雙重密封液力自動閥工作原理

本閥主要由閥體、蝶板、調節閥、緩沖液壓缸等組成。外部由調節閥連接。當水泵啟動時，閥板在進口端水力和驅動液壓缸下腔水力作用下緩慢開啟至全開。關閉時介質回流推動閥板和活塞上腔回水壓力的作用下迅速關閉90%截?cái)啻蟛糠炙鳎儆删忛]液壓缸阻尼進行緩閉，減弱回水壓力的沖擊，消除破壞性水錘。

四、雙重密封液力自動閥技術參數

1、公稱壓力：1.0Mpa、１.6Mpa、2.5Mpa
2、殼體試驗壓力：P=1.5PN
3、密封試驗壓力：P=1.1PN
4、適用介質：水
5、適用溫度：0℃～80℃
